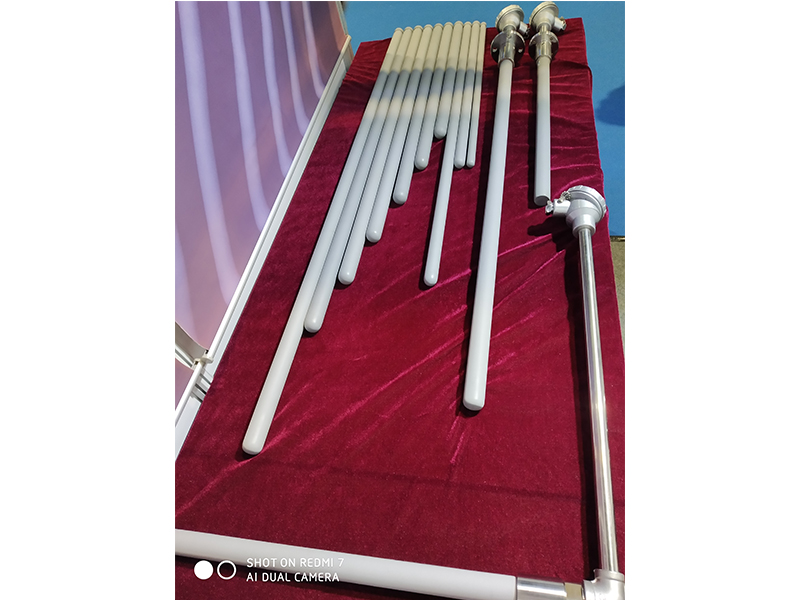

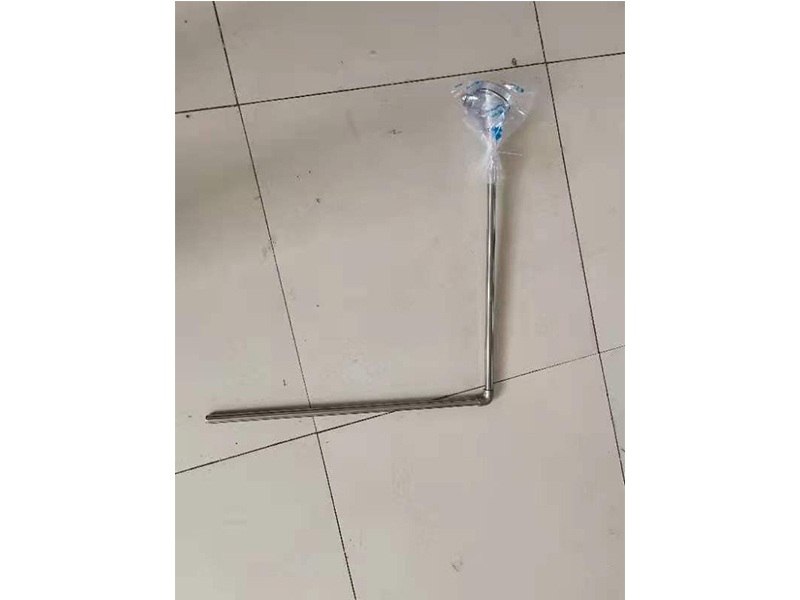

Термопара

Основная функция термопары заключается в измерении температуры путем генерации небольшого электрического напряжения (известного как напряжение Зеебека или термоэлектрическая ЭДС), которое прямо пропорционально разнице температур между двумя её концами. Это напряжение измеряется и преобразуется в показания температуры подключенным прибором.

Как это работает

Термопара состоит из двух проводов, изготовленных из разных металлов, соединенных вместе на одном конце (измерительный спай или горячий спай). Другие концы подключены к измерительному прибору (опорный спай или холодный спай).

•Когда измерительный спай подвергается воздействию тепла, генерируется напряжение благодаря эффекту Зеебека.

•Это напряжение на уровне милливольт измеряется на опорном спае.

•Поскольку напряжение зависит от разницы температур между спаями, температура опорного спая должна быть известна (обычно через автоматическую компенсацию в измерительном устройстве) для точного измерения.
